| Тип волокна: | ОМ3-300 | Материал кабеля: | ЛСЖ |
|---|---|---|---|
| Количество волокон: | 96 волокон | Польский Тип: | СКП |
| Выделять: |
пре прекращенные сборки оптоволоконного кабеля, многожильный оптоволоконный кабель |
||

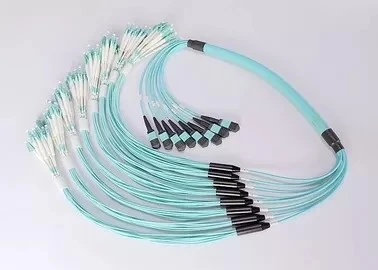

96F Многоволоконный кабель с предварительной заделкой MPO — LC OM3-300 Кабель LSZH
ORC производит широкий ассортимент многоволоконных кабельных сборок с заводской заделкой и испытаниями. Эти сборки доступны с различными типами и количеством волокон, конструкциями кабелей и вариантами разъемов. Оптоволоконные кабельные сборки с предварительной заделкой подходят для горизонтального или вертикального прокладки в различных приложениях.
Преимущество кабелей с предварительной заделкой заключается в сокращении времени и затрат, связанных с развинчиванием кабеля и заделкой разъемов на месте. Они идеально подходят для случаев, когда сроки установки ограничены.
Функции
◆ Доступен широкий выбор кабелей и разъемов.
◆ Для установки не требуются расходные материалы, наборы инструментов для заделки или специальное обучение заделке.
◆ Доступны проушины, установленные на заводе.
◆ Доступны бронированные кабельные сборки со встроенными соединительными проводами.
◆ Полностью протестирован, маркирован и задокументирован.
Приложение
◆ Возможность подключения оптических модулей 40/100G
◆ Междомовые и внутриздаемые магистрали для локальных сетей в помещениях и на кампусе.
◆ Магистральные кабели центра обработки данных, горизонтальные, зоны и зоны распределения оборудования.
◆ Телекоммуникационная сеть
◆ Промышленная и военная промышленность
Спецификация
1. Температура эксплуатации и хранения
| Параметры | Мин | Макс | Единица | |
| 1 | Рабочая Температура | -40 | 70 | степень |
| 2 | Температура хранения | -40 | 70 | степень |
2. Оптические характеристики
| Элемент | Параметры | ||||
| Разъем MPO/MTP® | СМ(1310нм/1550нм) | ММ(850нм) | |||
| Стандартный | Низкие потери | Стандартный | Низкие потери | ||
| Вносимая потеря | Типичный | 0.5 дБ | 0.2 дБ | 0.5 дБ | 0.2 дБ |
| Максимум | 0.7 дБ | 0.35 дБ | 0.7 дБ | 0.35 дБ | |
| Обратные потери | >=60дБ для APC | -- | |||
| >=40дБ для ПК | >=20дБ для ПК | ||||
| Мужской женский | Мужской: со штифтом; Женский: без булавки | ||||
| Разъем ЛК/ФК/СК | ||||
| Элемент | СМ | ММ | ||
| 1310 нм/1550 нм, уровень шума (дБ) | 1310 нм/1550 нм RL (дБ) | 850 нм IL (дБ) | 850 нм RL (дБ) | |
| ПК | <=0.2 | >=50 | <=0.3 | >=25 |
| БТР | <=0.3 | >=60 | N/A | N/A |
3. Параметры геометрии
| МТ | ||||
| Измерение | Пределы «пройдено/не пройдено» | |||
| Параметры | Мин | Макс | ||
| Радиус кривизны | Длинный Аксель | 2000 мм | ∞ | |
| Короткий аксель | 50 мм | ∞ | ||
| Угол | Длинный Аксель | -0.2 градуса | 0.2 градуса | |
| Короткий аксель | БТР | 7,8 градусов | 8,2 градуса | |
| ПК | -0.2 градуса | 0.2 градуса | ||
| Высота волокна | 1000 нм | 3000 нм | ||
| Различная высота волокна | N/A | 500 нм | ||
| Высота соседнего волокна | N/A | 300 нм | ||
| Длина наконечника | 7,9 мм | N/A | ||
| ФК/ЛК/СК СКП | ||
| Элемент | Пройден/Не пройден | |
| Параметры | Мин | Макс |
| ФК РОК | 10,00 мм | 25,00 мм |
| ЛЦ РПЦ | 7,00 мм | 25,00 мм |
| Высота волокна | -100.00 нм | 50.00миль |
| Смещение вершины | 0.00μm | 50.00μm |
| ФК/СК/ЛК АПК | ||
| Элемент | Пройден/Не пройден | |
| Параметры | Мин | Макс |
| РПЦ | 5,0 мм | 12,00 мм |
| Высота волокна | {{0}}.0 нм | 50.0 нм |
| Смещение вершины | 0.00μm | 50.00μm |
| Угол АПК | 7,700 градусов | 8,300 градусов |
| Ключевая ошибка | -0.500град. | 0.500град. |
4. Деталь соединителя
Преимущества продукта
◆ Мы прошли множество проверок систем качества, таких как ISO, RoHS; и прошел аудит поставщика ключевого клиента.
◆ У нас высокая производственная мощность. Стандартная мощность патч-корда составляет 15000 разъемов в день, а мощность продукта MT – 3000 разъемов в день.
◆ Наши стандарты тестирования очень строгие. Каждый кабель тестируется индивидуально на нашей производственной линии, а также на 100% проверяется отделом контроля качества.
◆ Наш сервис квалифицирован. Мы настаиваем на отзывчивом и компетентном обслуживании каждого клиента.
Чат процесса контроля качества ORC
Часто задаваемые вопросы
1. Вопрос: Как проверить одномодовую перемычку?
О: Наши одномодовые патч-кабели прошли проверку торцевой поверхности, а также одномодовые испытания IL и RL.
2. Вопрос: Совместимы ли эти кабели с различными модулями?
О: Да, кабели LC могут быть совместимы с SFP, SFP+ (BIDI SFP+), XFP, кабели SC могут быть совместимы с BIDI SFP, GBIC, X2 и XENPAK.
3. Вопрос: какое у вас среднее время выполнения заказа?
О: время выполнения заказа для обычных продуктов контролируется в течение 5 рабочих дней. Для продуктов MT наша мощность составляет 3000 разъемов в день.
4. Вопрос: Можете ли вы производить продукцию по образцам, которые мы вам отправляем?
О: Конечно, мы можем производить продукцию по вашим образцам или техническим чертежам.
